ZX2737磁芯特性测试仪（伏安特性测试仪）是针对铁氧体磁芯、
铁芯分选设备而专门设计配套的智能型测试仪，也可作为一般交流恒
流源或交流毫伏表使用，***小分辨率到1μV。该仪表模拟测量铁芯或磁
芯在工作频率与工作电流时绕一圈所产生的感生电压。
● 真有效值和平均值模式，可以测准畸变波形的真有效值。
● 使用范围广，可作低压交流恒流源与交流毫伏表示用。
● 测量速度快，精度高，稳定性好
● 合格与不合格LED灯指示、不同声音提示、不同颜色提示
● 速度、量程可选择，满足不同客户要求
● 简体中文界面，操作简单，一学即会。
● 键盘锁定功能，关机自动保存测试条件，下次无需重设定
● 测试条件即时保存,并支持多组测试条件保存于文件。
● 14档合格，上超，下超，LED指示，蜂鸣器提示
| 型号 | ZX2737-10 | ZX2737-20 |
| 测试频率 | 50Hz,60Hz | |

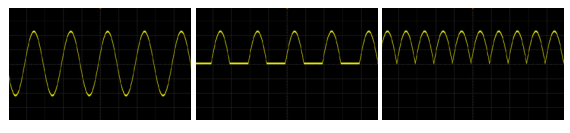

| 测量功能 | 正弦波，半波，全波 | 正弦波，半波，全波 |
| 测量范围 | 10μV～1.0V | 10μV～1.0V |
| 测试速度 | 快速约40次/秒，中速约20次/s，慢速约6次/秒 | |
| 电流模式 | 整流前、整流后 | |
| 电流范围正弦 | 5mA～10A，精度1%±5mA | 5mA～20A，精度1%±5mA |
| 电流范围半波 | 5mA～10A，精度1%±5mA | 5mA～10A，精度1%±5mA |
| 电流范围全波 | 5mA～8A，精度1%±5mA | 5mA～8A，精度1%±5mA |
| 电压精度 | 1%（±10μV） | |
| 量程方式 | 1V, 200mV, 20mV, 3mV | |
| 电压模式 | 平均值、真有效值 | |
| 偏差模式 | 直读、***偏差、百分比偏差、系数 | |
| 比较器 | BIN1～BIN14、HI（上超）、LOW（下超） | |
| PASS、FAIL（LED显示），蜂鸣器提示 | ||
| 触发方式 | 内部、手动、外部 | |
| 接口 | GPIB（选件）、RS232C、UsbHost、Usb Device、Handler | |
| 存储器 | 内部50组，外部U盘500组文件 | |
| 温度湿度 | 0℃～40℃，相对湿度≤75% | |
| 电源要求 | 100 ～120 Vac或198 ～242 Vac | |
| 46 ～64 Hz，功率大于500 VA | ||
| 体积(WxHxD) | 400mmx130mmx450mm | |
| 重量 | 10Kg |
以“工匠精神，让测试更精准”为理念，让“致新精密”成为
测试测量领域用户的优选品牌
我们以“工匠精神，让测试更精准”为理念，坚持产品的精益求精 ，持续为客户创造价值，不断努力，让“致新精密”成为测试测量领域用户的优选品牌。
● ZX2737-10：测试电流5mA-10A(交流)，正弦波、半波、全波
● ZX2737-20：测试电流5mA-20A(交流)，正弦波、半波、全波
