    数字电桥、电池测试仪、电容测试仪

    数字电桥

    ZX1376X-25A

    产品简介: . . .
    简要说明 / INSTRUCTIONS

    简要说明

            ZX1376X是内建高频LCR数字电桥和0~25A直流偏置电流源的电桥偏流一体机,低达0.25mA的电流分辨率,25A时输出电压高达11V,可分析电感器中铁心的特性,作为电感器质量检测或产品特性的分析。内置的偏流源噪声更小,控制更灵活;内建比较器,方便组建到电感器检测的自动化生产线。ZX1376型号仅含0~25A直流偏置电流源,可通过标准RS232C接口方便的与外部LCR表连接。


    多种接口

    ● USB DEVICE接口无需安装软件即可上次数据到电脑

    ● 可通过RS232C接口用SCPI指令受控于外部LCR表

    ● 10档比较分选Handler接口

    DSC01221

    性能特点 / PERFORMANCE

    ● 提供单台0-25A恒流输出

    ● 0.25mA精细的电流步进

    ● 0Hz-2MHz频率响应

    ● 单一电流、步进扫描两种电流输出方式

    ● 图形化操作,中英文界面

    技术参数 / PARAMETER
    型号ZX1376ZX1376X
    显示7" LCD7" LCD
    操作实体按键+脚控开关实体按键+脚控开关
    支持测量频率0Hz-2MHz
    电流范围0-25A0-25A
    电流量程0mA-1.000A, 1.000A-5.000A, 5.0A-25A
    步进0.25mA, 1.25mA, 6.25mA
    扫描调整时间4ms-3600s10ms-3600s
    ***大输出电压11V(所有电流情况下均可输出11V电压!!!
    ***大允许直流电阻Rmax=Vmax/I (Ω)(Rmax的计算请参照用户手册说明)
    ***大允许电感量Lmax=Vmax/(di/dt) (mH)(Lmax的计算请参照用户手册说明)
    量程方式自动
    启动及停止控制方式START/STOP实体按键、4种脚控、总线
    连续加载***大电流时间保守2-3h,不间断输出
    功能仪器故障自检;99组自定义文件管理;双进度条指示;中英双语;从机软开关;实时操作;SCPI指令集;简易双显计算器等
    接口SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB(选件)
    电源要求电压:100~120 Vac或198~242 Vac
    频率:46~64 Hz,功率大于50 VA
    温度湿度0℃~40℃,相对湿度≤75%
    体积(WxHxD)430mmx178mmx465mm
    重量(净重)19Kg


    技术参数
    型号ZX1376X电桥功能参数
    测试频率50Hz~200kHz,
    1.2万多个频率点
    测试参数C、L、X、B、R、G、D、Q、ESR、Rp、θ、
    |Z|、|Y|、P
    测试电平10mV-2Vrms
    基本准确度0.05% 精度表为准
    测试速度快速:50次/秒、中速20次/秒、慢速6次/秒
    (1kHz以上频率)
    |Z|,R,X0.01 mΩ ~ 99.9999MΩ
    |Y|,G,B0.00001μS~99.9999S
    C0.00001pF~9.99999F
    D0.00001~9.99999

    DCR0.01mΩ~99.9999MΩ

    L0.00001μH~99999.9H

    Q0.01~99999.9

    θ(RAD)-3.14159~3.14159

    θ(DEG)-179.999 °~179.999°

    Δ%-99.999%~99.999%
    信号源输出抗30Ω、100Ω、10/CC
    量程方式自动、保持
    触发方式内部、手动、自动、外部、总线
    校准功能开路/短路,全频清零、点频清零
    等效电路串联、并联
    比较器三档分选,BIN0~BIN2
    PASS、HI、LOW(PASS/FAIL LED显示)


    企业优势 / ADVANTAGE

    用权威说话
    品质保证值得信赖

    以“工匠精神,让测试更精准”为理念,让“致新精密”成为
    测试测量领域用户的优选品牌

    荣获高新技术企业等各类认证

    注重创新放心选择

    拥有发明专利及多项实用新型专利

    我们以“工匠精神,让测试更精准”为理念,坚持产品的精益求精 ,持续为客户创造价值,不断努力,让“致新精密”成为测试测量领域用户的优选品牌。

    订购信息 / ORDER

    ● ZX1376 ***大25A, 直流偏置电流源

    ● ZX1376X ***大25A, 电桥偏流一体机

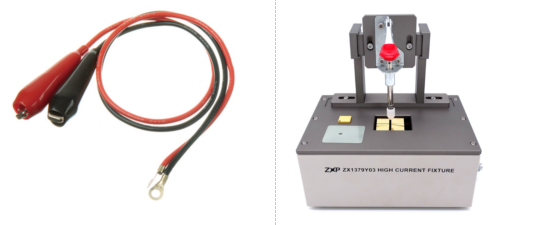

    主要附件 / ENCLOSURE
