ZX6517BT/ZX6518BT 电容测试仪

电容测试仪

产品简介： ZX6515F/ZX6515FN型大电容测量仪是一种专门针对大电容量电容器测试的高精度仪器，除了能测试容量、损耗外，还能测试电容的串联等效电阻ESR以及阻抗，满足生产线质量保证、进货检验及实验室高精确. . .

简要说明 / INSTRUCTIONS

　　ZX6515F/ZX6515FN型大电容测量仪是一种专门针对大电容量电容器测试的高精度仪器，除了能测试容量、损耗外，还能测试电容的串联等效电阻ESR以及阻抗，满足生产线质量保证、进货检验及实验室高精确度测量要求。

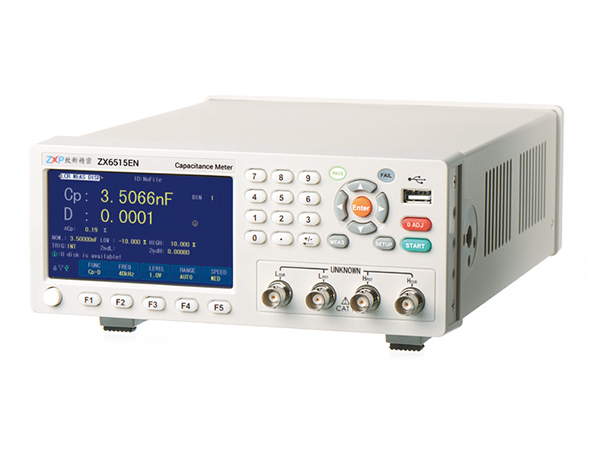

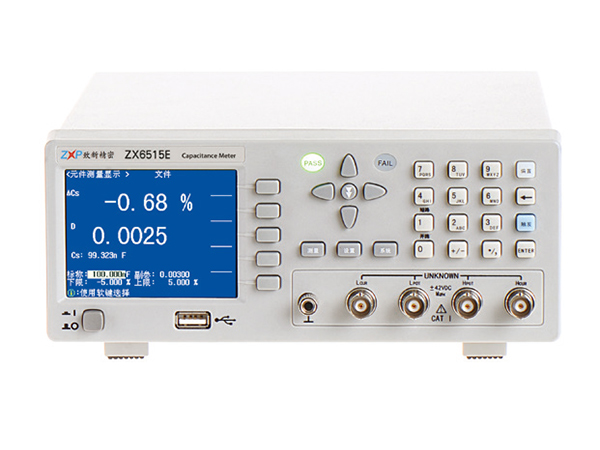

　　ZX6515E/ZX6515EN型电容测量仪是一种专门针对高速电解电容编带机电容器测试的高精度仪器。可直接替换*3122

性能特点 / PERFORMANCE

　　●大电容测量技术(ZX6515F/ZX6515FN)

　　●超大的电容量测试范围(ZX6515F/ZX6515FN)

　　●120Hz超高测试速度(ZX6515E/ZX6515EN)

　　●读数稳定性好

　　●超强的输入端抗冲击保护，更有加强保护板可选

技术参数 / PARAMETER

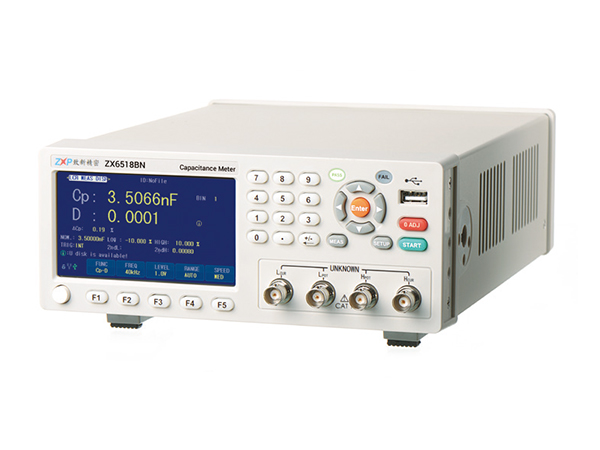

型号		ZX6518BN	ZX6517BT		ZX6517BT
测试频率		100Hz,120Hz,1kHz,10kHz	100Hz,120Hz,1kHz,10kHz		50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz, 50kHz,100kHz, 共10点
测试参数		C-D, R-Q	C-D, R-Q		Cs-D,Cp-D, ESR-D,EPR-D
测试电平		0.1Vrms, 0.3Vrms, 1Vrms
基本准确度		0.1%，精度表为准		0.1%，精度表为准		0.05%，精度表为准
显示范围	Ｒ	0.1 mΩ ～ 99.999MΩ		0.1 mΩ ～ 99.999MΩ		0.1 mΩ ～ 99.999MΩ
	Ｄ	0.0001～9.9999		0.0001～9.9999		0.0001～9.9999
	C	0.0001pF ～ 9999.9 F		0.0001pF ～ 9999.9 F		0.0001pF ～ 9999.9 F
测试速度		快速:30次/秒、中速:6次/秒、慢速:1.5次/秒
信号源阻抗		30Ω、100Ω
量程方式		自动、保持
触发方式		内部、手动、外部
校准功能		开路/短路、全频清零
等效电路		串联、并联
比较器		BIN0～BIN3、NG、Pass、Fail
		PASS、HI、LOW(PASS/FAIL LED显示)、蜂鸣器提示
接口		RS232C、UsbHost、USB Device、Handler
温度湿度		0℃～40℃，相对湿度≤75%
电源要求		电压：100～120 Vac或198～242 Vac
		频率：46～64 Hz，功率大于50 VA
体积(WxHxD)		216mmx87mmx275mm		310mmx110mmx315mm
重量（净重）		2.5Kg		4.5Kg
