ZX9610系列独立多通道耐压测试仪

绝缘耐压测试仪

首页 > 产品中心 > 绝缘耐压测试仪

产品简介： ZX9610系列独立多通道耐压测试仪. . .

立即联系我们

0519-86585866

简要说明 / INSTRUCTIONS

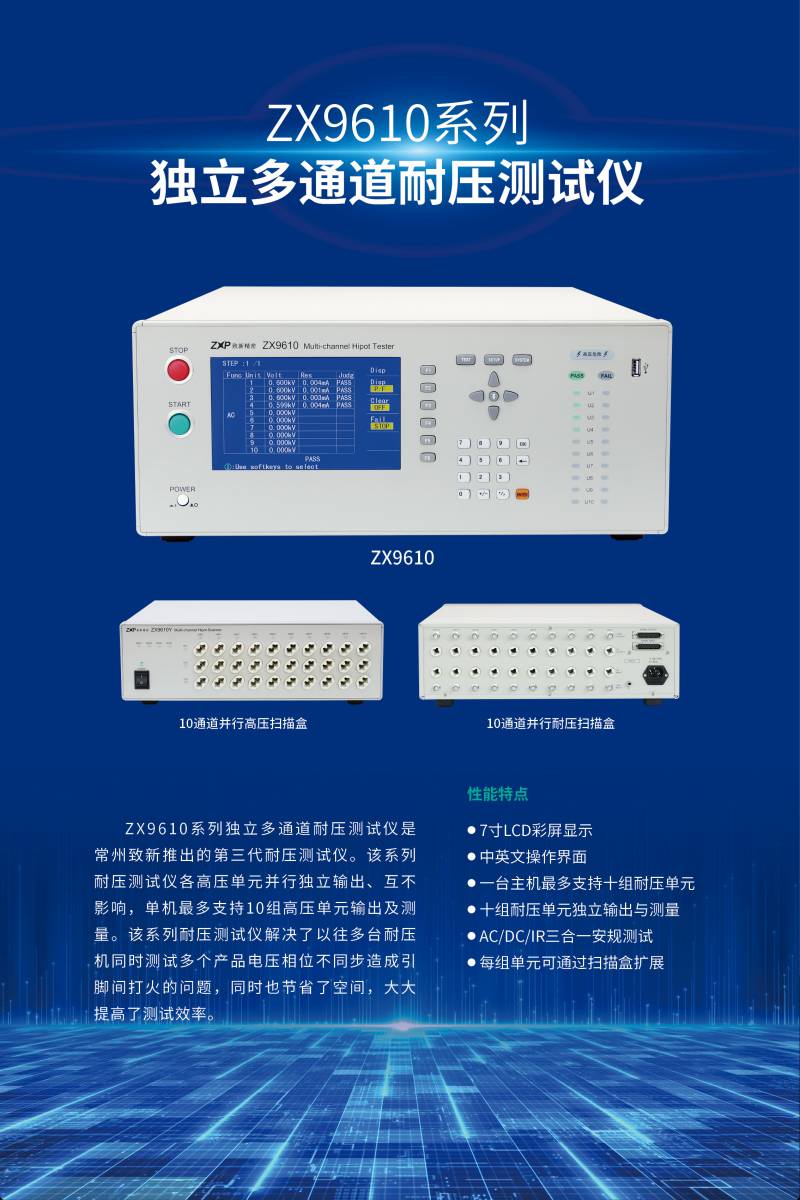

ZX9610系列独立多通道耐压测试仪是常州致新推出的第三代耐压测试仪。该系列耐压测试仪各高压单元并行独立输出、互不
影响，单机最多支持10组高压单元输出及测量。该系列耐压测试仪解决了以往多台耐压机同时测试多个产品电压相位不同步造成
引脚间打火的问题，同时也节省了空间，大大提高了测试效率。

性能特点 / PERFORMANCE

● 7寸LCD彩屏显示
● 中英文操作界面
● 一台主机最多支持十组耐压单元
● 十组耐压单元独立输出与测量
● AC/DC/IR三合一安规测试
● 每组单元可通过扫描盒扩展
● 扫描盒可支持接触检查功能
● 快速放电和电弧侦测功能
● 键盘锁功能
● 自动保存当前设置文件，下次开机自动调用
● 每个单元判别结果独立显示，同时显示总的判别结果
● 每个单元判别结果独立分选输出，方便连接自动化设备

技术参数 / PARAMETER

型号	ZX9610	ZX9610A	ZX9610_M4	ZX9610A_M4
单元数	10路独立单元	10路独立单元	4路独立单元	4路独立单元
耐压测试
输出电压	AC	0.10kV～5.00kV ±(2%读数+5个字)
DC	0.10kV - 6.00kV ±(2％读数+ 5个字)	------	0.10kV - 6.00kV ±(2％读数+ 5个字)	------
电流测试范围	AC	0mA～10.00mA±(2％读数+ 5个字)
DC	0μA～5.00mA± (2％读数+ 5个字)	------	0μA～5.00mA± (2％读数+ 5个字)	------
放电功能	测试结束后自动放电(DCW)
绝缘电阻测试
输出电压	0.10kV～1 .00kV(2％读数+ 5个字)	------	0.10kV～1 .00kV(2％读数+ 5个字)	------
电阻测试范围	1MΩ～10GΩ	------	1MΩ～10GΩ	------
电阻测试精度	1MΩ～1GΩ ±10% 1GΩ～10GΩ ±20%	------	1MΩ～1GΩ ±10% 1GΩ～10GΩ ±20%	------
电弧侦测
测量范围(电流)	1mA～20mA
一般参数
电压上升时间	0.1s～999.9s
测试时间设定(AC/DC)	0.2s～999.9s
电压下降时间	0.1s～999.9s
等待时间	0.2s～999.9s
时间精度	±(1%+0.1s)
存储器	可存储100个测试文件，每个文件最多20个测试步骤
接口
标配	HANDLER, RS232, USB HOST

企业优势 / ADVANTAGE

用权威说话
品质保证值得信赖

以“工匠精神，让测试更精准”为理念，让“致新精密”成为
测试测量领域用户的优选品牌

荣获高新技术企业等各类认证

注重创新放心选择

拥有发明专利及多项实用新型专利

我们以“工匠精神，让测试更精准”为理念，坚持产品的精益求精，持续为客户创造价值，不断努力，让“致新精密”成为测试测量领域用户的优选品牌。

订购信息 / ORDER

(以下为主机型号)
● ZX9610:交直流绝缘耐压独立多通道测试仪，
AC/DC/IR测试功能，10个独立单元；
● ZX9610A:交流耐压独立多通道测试仪，AC测试
功能，10个独立单元；
● ZX9610_M4: 交直流绝缘耐压独立多通道测试
仪，AC/DC/IR测试功能，4个独立单元；
● ZX9610A_M4: 交流耐压独立多通道测试仪，AC
测试功能，4个独立单元；

(以下为扫描盒型号,扫描盒需单独购买)
● ZX9610Y_SA10: 10个独立测试单元用扫描盒，每个单元3个通道，受主机
ZX9610控制，最多支持4个扫描盒级联使用，扫描盒属于选配，需单独购
买，带CK通断检测功能；
● ZX9610Y_S10: 10个独立测试单元用扫描盒，每个单元3个通道，受主机
ZX9610控制，最多支持4个扫描盒级联使用，扫描盒属于选配，需单独购
买；

● ZX9610Y_SA4: 4个独立测试单元用扫描盒，每个单元3个通道，受主机
ZX9610控制，最多支持4个扫描盒级联使用，扫描盒属于选配，需单独购
买，带CK通断检测功能；
● ZX9610Y_S4: 4个独立测试单元用扫描盒，每个单元3个通道，受主机ZX9610
控制，最多支持4个扫描盒级联使用，扫描盒属于选配，需单独购买。

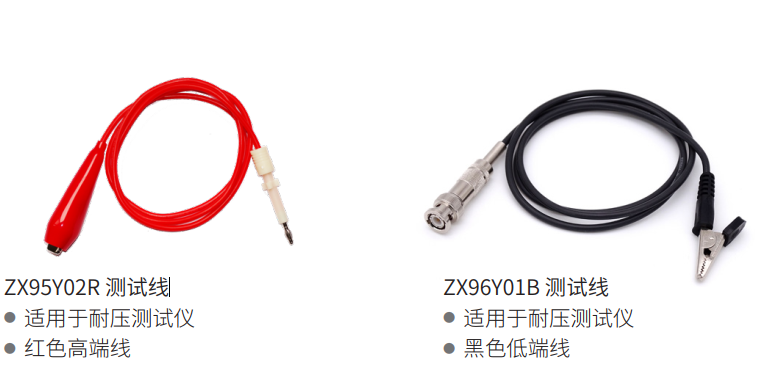

主要附件 / ENCLOSURE

ZX9610系列
