ZX8536精密LCR表：可灵活应用于研究开发到产线等
领域，追求高性价比的LCR测试仪。特别适合各种高速测试机台。
● 高精度 基本精度0.05%
● 高速：高达1ms的ADC时间
● 宽频：4Hz~8MHz的测量频率
● 接触检查功能
● 简体中文、英文操作语言
● 绘图扫描、开路、短路、负载校正等等功能
● 进行测试数据、测试条件保存（U盘或内部）
● 绘图扫描图像直接拷屏到U盘功能
● 加强的测试端保护功能

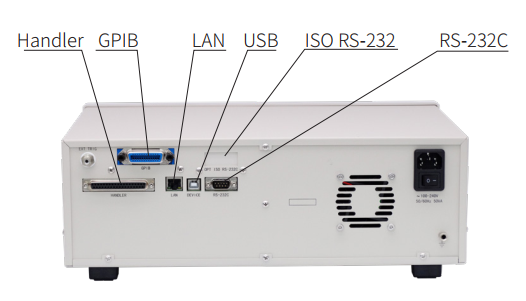

● USB、GPIB(选件)、RS232、LAN（选件）等上位机连接接口
● Handler接口可选装DB37（兼容*3536）或CN36
（兼容*4980A）
| 型号 | ZX8536 | |
| 测试频率 | 4Hz~8MHz, | |
| 测试参数 | Z, Y, θ, X, G, B, Q, Rdc（直流电阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε | |
| 测量量程 | 100 mΩ~100 MΩ, 10档量程（所有参数由Z规定） | |
| 显示范围 | Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等 | |
| 基本精度 | Z: 0.05 % rdg. θ: 0.03°（代表值，精度保证范围：1mΩ~200MΩ） | |
| 测量信号电平 | [V模式, CV模式]的[通常模式] | 4 Hz~1.0000 MHz: 10 mV~5 V (*大50 mA) 1.0001 MHz~8 MHz: 10 mV~1 V (*大10 mA) |
| [V模式, CV模式]的[低Z高精度模式] | 4 Hz~1.0000 MHz: 10 mV~1 V (*大100 mA) | |
| [CC模式]的[通常模式] | 4 Hz~1.0000 MHz: 10 μA~50 mA (*大5 V) 1.0001 MHz~8 MHz: 10 μA~10 mA (*大1 V) | |
| [CC模式]的[低Z高精度模式] | 4 Hz~1.0000 MHz: 10 μA~100 mA (*大1 V) [直流电阻测量]: 1 V固定 | |
| DC偏压 | 发生范围：DC电压0~5 V (低Z高精度模式时0 ~1 V) | |
| 输出阻抗 | 通常模式：100 Ω, 低Z高精度模式: 10 Ω | |
| 显示 | 彩色TFT 7英寸液晶屏 | |
| 功能 | 比较器、BIN测量（2个项目10种分类），触发功能、开路·短路补偿、接触检查、面板保存·读取功能、存储功能 | |
| 比较器 | 十档分选，BIN0～BIN9、NG、AUX | |
| PASS、HI、LOW(PASS/FAIL LED显示) | ||
| 接口 | RS232C、UsbHost、USB Device、Handler、GPIB（选件） | |
| 接口 | EXT I/O (处理器), /USB/U盘/LAN/GP-IB/RS-232C | |
| 电源 | AC 100~240 V, 50/60 Hz, 50 VA max | |
| 体积及重量 | 400W x 132H x 305D mm, 6kg |
以“工匠精神，让测试更精准”为理念，让“致新精密”成为
测试测量领域用户的优选品牌
我们以“工匠精神，让测试更精准”为理念，坚持产品的精益求精 ，持续为客户创造价值，不断努力，让“致新精密”成为测试测量领域用户的优选品牌。
● ZX8536：4Hz~8MHz精密LCR表
