    ZX9310ZX9320 系列绝缘耐压测试仪

    产品简介: ZX9310ZX9320系列绝缘耐压测试仪. . .
    简要说明 / INSTRUCTIONS

    ZX9320/ZX9310系列绝缘耐压测试仪是常州致新新推出的一款小功率经济型智能绝缘耐压测试仪器。体积小、重量轻,超高性价
    比,适合简易高压测试应用。该系列产品可广泛应用于变压器、元器件、电气设备等的安全性能检查。

    性能特点 / PERFORMANCE

    ● 4.3”TFT-LCD,可完整呈现测试结果,提高判读效率
    ● 列表扫描显示,可一屏显示多步测试结果
    ● 键盘锁功能,保护记忆组数据,关机自动保存测试条件,下次无需重新设定
    ● 可存储100个测试步骤,4种测试模式可任意组合
    ● 电流底数清零功能
    ● 电弧侦测功能(兼容ZX9501)
    ● 直流耐压测试具有直流高压快速放电功能,避免被测物上残余电压造成人员触电危险
    ● 防电墙技术随时侦测回路,杜绝触电伤害,保障人员安全(兼容ZX9501)
    ● 电压上升时间、测试时间、下降时间,999.9秒内可任意设定。针对绝缘电阻可任意设定测试等待时间
    ● 配置PLC接口,方便组件自动化测试系统

    技术参数 / PARAMETER
    型号 ZX9310ZX9310AZX9310BZX9320ZX9320AZX9320B
    耐压测试
    输出电压AC 0.05kV~5.00kV ±2%
    DC0.05~6.00kV
    ±2%
    0.05~6.00kV
    ±2%
    ------0.05~6.00kV
    ±2%

    ------
    电压调整率≤(1.0%+10V)(额定功率)
    电流测试范围AC 0~10.00mA 0~10.00mA 0~10.00mA 0~20.00mA 0~20.00mA 0~20.00mA
    DC0~5.00mA0~5.00mA------0~10.00mA0~10.00mA------
    测试精度±(5.0%读数+5个字)
    快速放电测试结束后自动放电(DCW)------测试结束后自动放电(DCW)------
    绝缘电阻测试
    输出电压 0.05~1.00kV
    ±2%
    ------------0.05~1.00kV
    ±2%
    ------------
    电阻测试范围 0.1~50GΩ------------0.1~50GΩ------------
    电阻测试精度50V~1000V0.1~999MΩ
    ±10%
    ------------0.1~999MΩ
    ±10%
    ------------
    1.00~10GΩ
    ±20%
    ------------ 1.00~10GΩ
    ±20%
    ------------
    10GΩ~50GΩ
    (25%读数)
    ------------10GΩ~50GΩ
    (25%读数)
    ------------
    500V~1000V10GΩ~50GΩ
    (25%读数)
    ------------10GΩ~50GΩ
    (25%读数)
    ------------
    放电功能 测试结束后自动
    放电(DCW)
    ------------测试结束后自动
    放电(DCW)
    ------------
    电弧侦测
    测量范围 AC 1~9级(出厂默认为5)(对应电流:20mA,18mA,16 mA,  14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA)
    DC1~9级------1~9级------
    一般参数
    存储器 120组,每组100步
    电压上升时间 0.1s~999.9s
    电压跌落时间 0.1s~999.9s
    电压等待时间 0.2s~999.9s

    0.2s~999.9s

    测试时间设定 0.2s~999.9s
    接口
    标配 HANDLER、RS232、USBHOST(U盘接口)
    尺寸(WxHxD) 310x110x415mm
    重量 310x110x415mm



    企业优势 / ADVANTAGE

    用权威说话
    品质保证值得信赖

    以“工匠精神,让测试更精准”为理念,让“致新精密”成为
    测试测量领域用户的优选品牌

    荣获高新技术企业等各类认证

    注重创新放心选择

    拥有发明专利及多项实用新型专利

    我们以“工匠精神,让测试更精准”为理念,坚持产品的精益求精 ,持续为客户创造价值,不断努力,让“致新精密”成为测试测量领域用户的优选品牌。

    订购信息 / ORDER

    ● ZX9320: 交直流绝缘耐压测试仪,***大交流电流20mA
    ● ZX9320A: 交直流耐压测试仪,***大交流电流20mA
    ● ZX9320B: 交流耐压测试仪,***大交流电流20mA
    ● ZX9310: 交直流绝缘耐压测试仪,***大交流电流10mA
    ● ZX9310A: 交直流耐压测试仪,***大交流电流10mA
    ● ZX9310B: 交流耐压测试仪,***大交流电流10mA
    ● ZX9320S-4: 交直流绝缘耐压测试仪,***大交流电流20mA,带4通道扫描接口
    ● ZX9320S-2: 交直流绝缘耐压测试仪,***大交流电流20mA,带2通道扫描接口

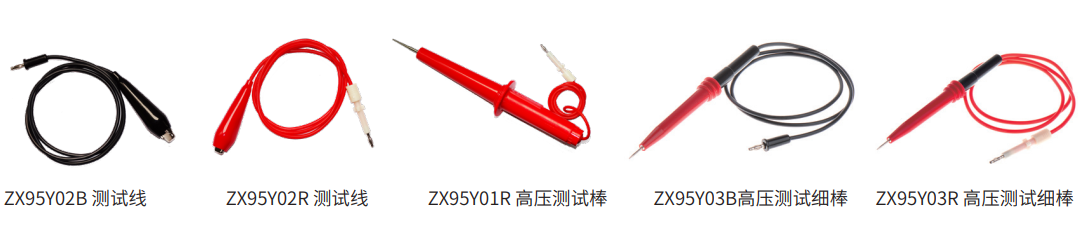

    主要附件 / ENCLOSURE

    微信截图_20230822145813

    其他信息 / OTHERS

    ***的量测技术

    电弧侦测技术
    电弧是一个物理现象,常州致新精密电子经过大量的统计和客
    户统计数据的反馈,将此物理现象进行了量化,使之成为可以量测
    的物理量。一般高阻抗电弧与电晕产生的高频脉冲,其频率在30kHz
    与1MHz之间的范围内变动,而且持续的时间可能很短。这些脉冲常
    常持续不足10μs,常规的电流检测电路是无法检测这些脉冲的。

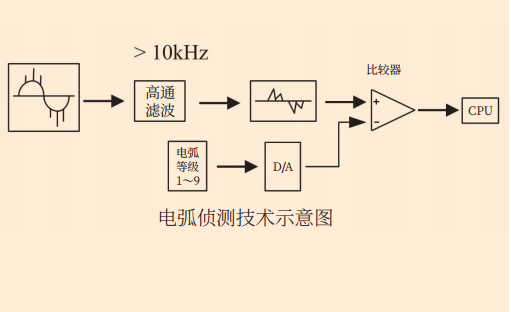

    常州致新精密电子的耐压仪中有一个专门的电弧侦测电路(如图所
    示),它通过一个10kHz以上频率响应的高通滤波器将大于10kHz以上
    的高频脉冲信号输入一比较器,然后和仪器内部的一个电弧灵敏度调
    节器所产生的资料作比对,以判断所测产品是否能通过设定的电弧等
    级(或电弧电流值)。

    微信截图_20230822145736
